SABA Telewatt TR-60

zurück | Röhrenverstärker | Klangküche | Hauptseite

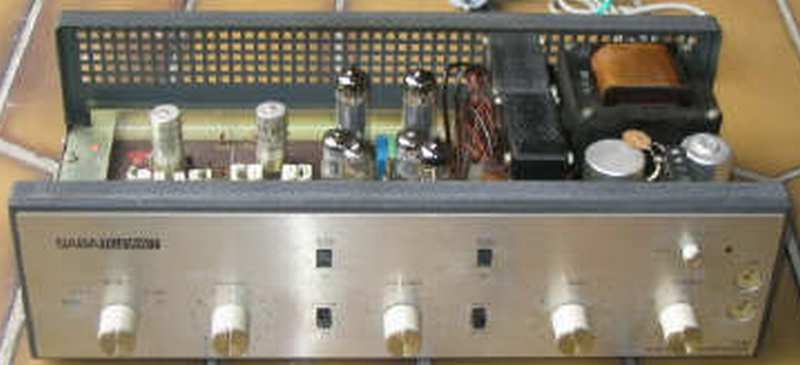

Dieser TR-60 wurde von Klein & Hummel gefertigt und von SABA unter dem Namen SABA-Telewatt vertrieben.
Das abgebildete Gerät stammt aus der Sammlung des Herrn Dr. Kiesel,
der mir freundlicherweise Bilder und Unterlagen zur Verfügung stellte.
An dieser Stelle nochmals herzlichen Dank dafür!

Ausgangsleistung: 54 W Musikleistung
2 x 18 W Dauertonleistung
Klirrfaktor: 0,7% (1 kHz, 2 x 18 W)
Intermodulation: 0,9% (nach DIN 45 500)
Frequenzgang: 20 Hz ... 40 kHz (± 0,5 dB)
Leistungsbandbreite: 25 Hz ... 18 kHz (K=1%, 2 x 18 W)
Eingänge: Phono magnet: 3 mV (145 mV) / 45 kΩ
Phono Kristall: 185 mV (9 V) / 68 kΩ
Band/Radio/TV: 100 mV (4 V) / 100 kΩ
Mikrophon: 8 mV (0,4 V) / 100 kΩ
( ) = Übersteuerungsgrenze
Phono-Entzerrung: nach CCIR (3180/318/75 µs)
Klangregelung: Tiefen: ± 14 dB bei 30 Hz
Höhen: ± 16 dB bei 18 kHz
Filter: Rumpelstielzchen: - 15 dB bei 20 Hz
Rauschfilter: - 15 dB bei 18 kHz
Balance: regelt bis auf Null
Fremdspannungsabstand: ab Eingang Radio: 80 dB
ab Eingang Phono: 62 dB
Ausgänge: Lautsprecher: 4 Ω (3...6 Ω)
Lautsprecher: 16 Ω (8...16 Ω)
Kopfhörer: 4...1000 Ω
Tonband: 25 mV / 3 kΩ
Übersprechdämpfung: 60 dB (1 kHz)
45 dB (250 Hz ... 10 kHz)
Dämpfungsfaktor: 19 dB
Dynamischer Innenwiderstand: 1,8 Ω am 16 Ω Ausgang
Röhren: 2 x ECC808, 4 x EL 86
Halbleiter: 4 x BC108, 6 x BC109, 2 x BY250, OA81
Netzanschluss: 117 V, 220 V, 50 ... 60 Hz
Sicherungen: M 0,8 A für 220 V
M 1,6 A für 117 V
Abmessungen: (41 x 12 x 21) cm (B x H x T)

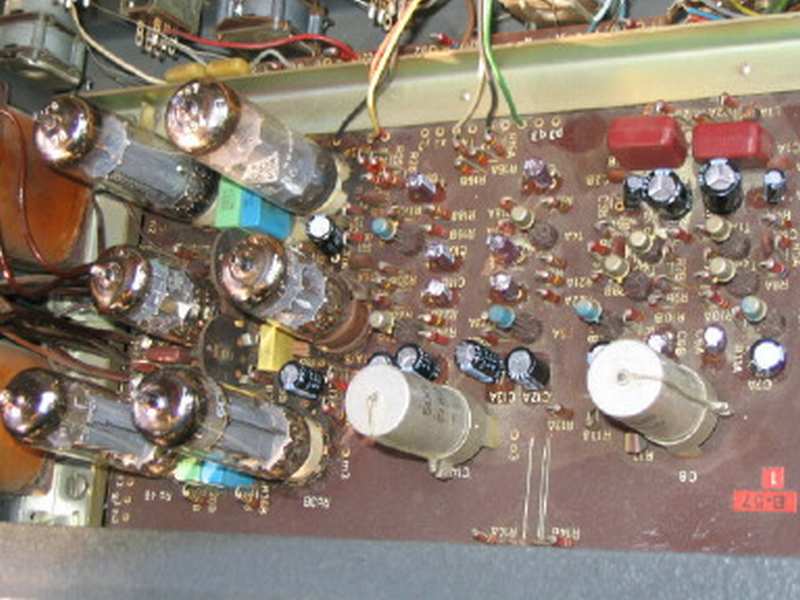

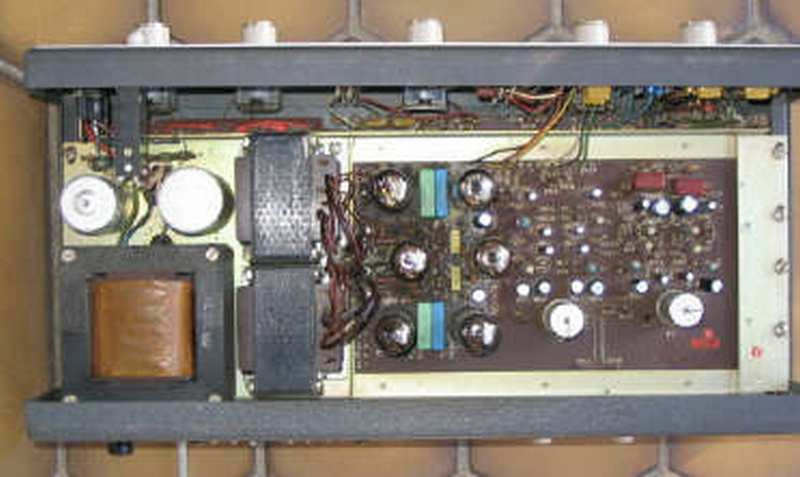

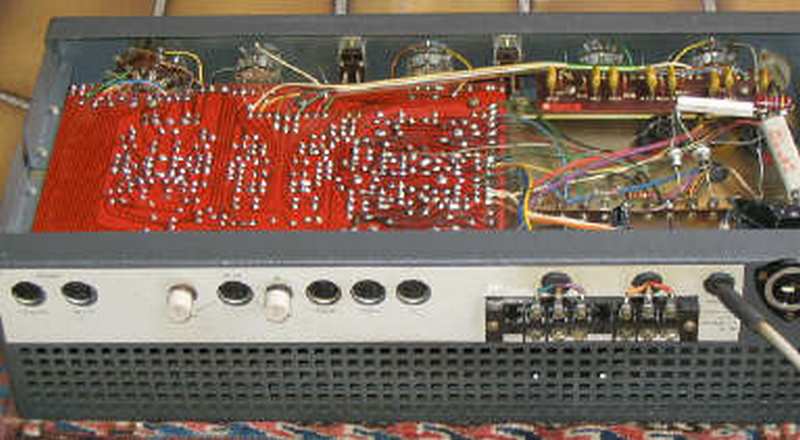

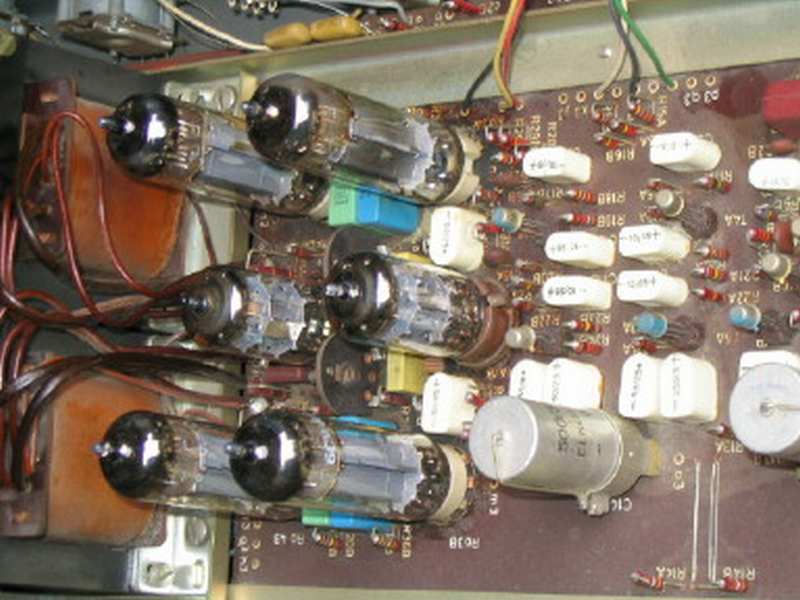

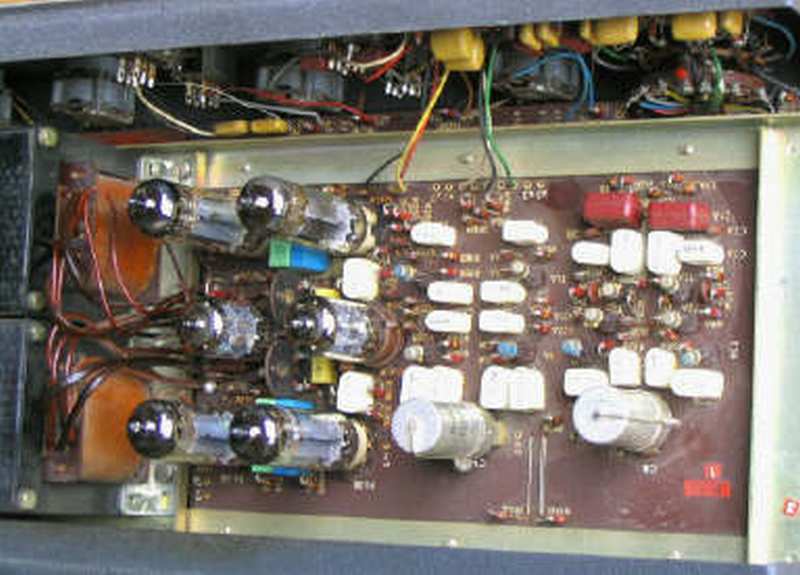

Weitere Ansichten:
