Klein & Hummel VS-56

zurück | Röhrenverstärker | Klangküche | Hauptseite


Der VS-56 ist der Nachfolger des ersten Klein & Hummel HiFi-Stereo Röhrenverstärkers VS-55 aus den 1950er Jahren. Von diesem unterscheidet er sich, abgesehen von Farbgebung (der VS-55 ist Hammerschlag-goldfarben) und Frontplattendesign, durch grössere Ausgangsübertrager M65 sowie - bei späteren Ausführungen - durch Verwendung der besonders brumm- und klingarmen ECC808 statt ECC83 in den Vorstufen. Klein + Hummel baute noch weitere Varianten des Gerätes mit zusätzlichen Rausch- und Rumpelfiltern.

Eingänge: Band, Radio, Phono (Empfindlichkeit umschaltbar, RIAA Entzerrer), Mikro, TV.
umschaltbar: Kanal1, Kanal2, Mono, Stereo Normal, Stereo verkehrt.
Gehörrichtige Lautstärkekorrektur (abschaltbar),
ein Kanal ist in der Phase um 180 Grad drehbar.
Regler für Lautstärke, Tiefen, Höhen, Balance

Röhrenbestückung:
ECL82 (4x), ECC808 (5x), EZ81

Leistung:
2 * 12 Watt Sinus Dauerton
2 * 19 Watt Musikleistung
--Aber Vorsicht! Das sind echte Watt! Keine Warmluftangaben
--(wie z.B. "500 Watt PMPO" bei heutigen Geräten mit maximaler Leistungsaufnahme von 10 Watt.....)

Frequenzbereich:
20Hz ... 20kHz ± 0,2dB
20Hz ...100kHz ± 1,5dB

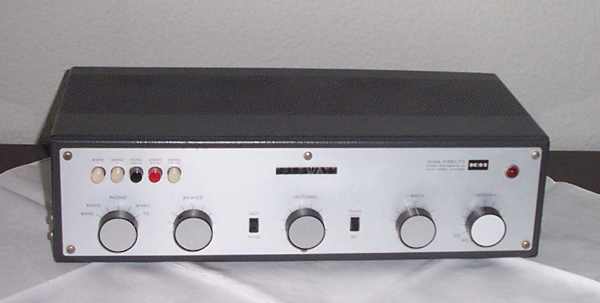

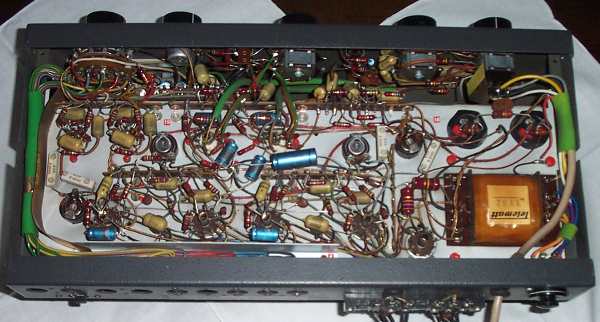

Das abgebildete Gerät stammt aus dem Jahre 1964.
Es ist nicht restauriert und funktioniert immer noch wunderbar.

Weitere Ansichten:

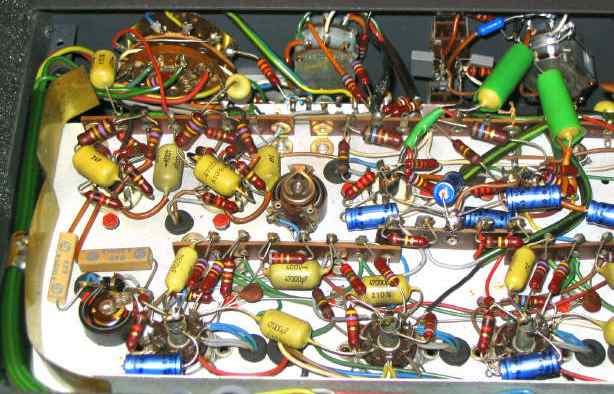

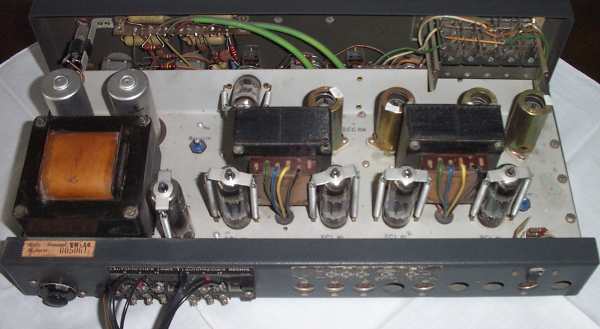

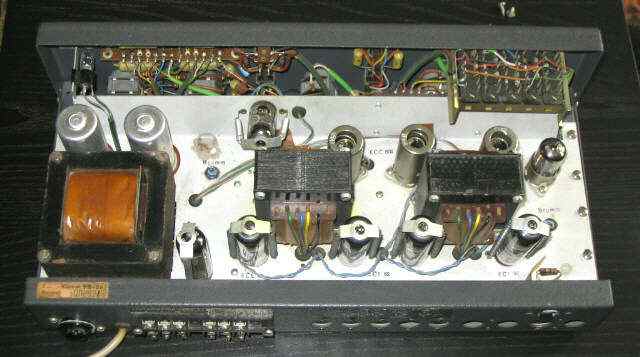

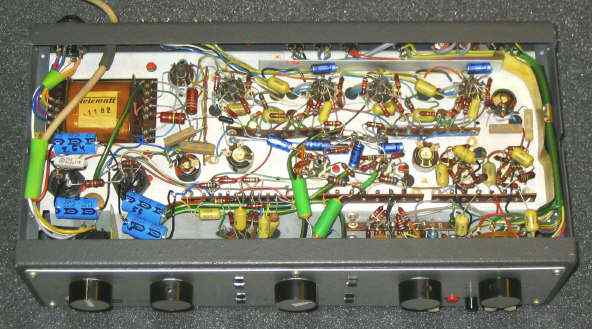

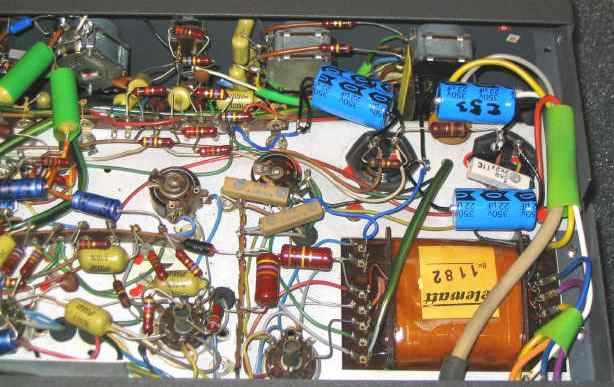

Die folgenden Abbildungen zeigen einen VS-56 einer späteren Serie. Hier gibt es neben leicht veränderter Schaltung zusätzlich Rausch- und Rumpelfilter. Dieses Geät stammt ebenfalls aus der Sammlung Dr. Kiesel. Herzlichen Dank für die Bilder!

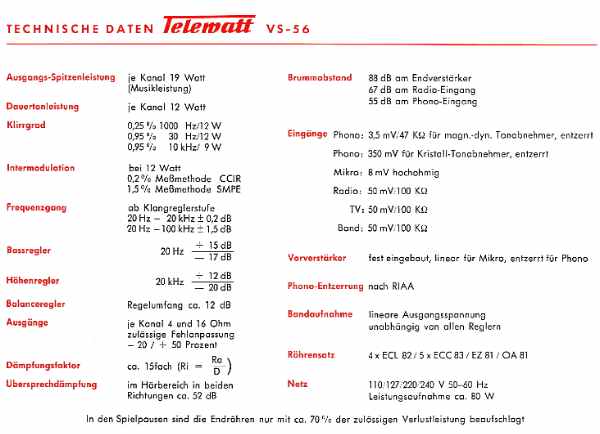

Informationsbroschüre (Auszüge):
